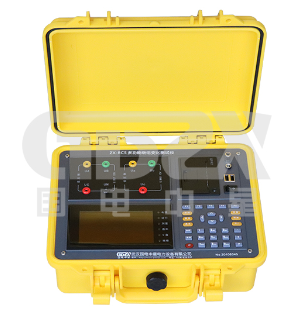

變壓器變比組別測試技術演進與應用解析——以ZX-BCS多功能變比測試儀為例

變壓器作為電力系統的核心設備，其變比與接線組別的準確性直接影響電網運行的穩定性和電能質量。傳統的變比測試方法多依賴于人工操作與銘牌參數，測試效率有限，且對無銘牌或特殊接線變壓器難以實現有效測量。近年來，隨著電力測試設備智能化發展，多功能、全自動化的變比組別測試儀逐步成為現場試驗的主流選擇。本文以ZX-BCS多功能變比組別測試儀為例，從技術原理、功能特點及現場應用等維度展開分析，供相關技術人員參考。

一、全盲測技術：突破傳統測試的認知局限

該儀器支持“全盲測”模式，可在未知變壓器任何參數的情況下，自動完成變比、組別及相角的測量。這一功能尤其適用于銘牌缺失、參數不明或經過改造的變壓器現場檢測，有效提升了測試覆蓋范圍與靈活性。其采用真三相測試電源輸出，波形失真度低、對稱度高，可真實模擬實際運行工況，避免因電源質量導致的測量誤差。

二、多功能集成：支持多種變壓器類型與測試模式

儀器具備廣泛的變壓器類型適應性，不僅適用于普通電力變壓器，還可測量Z型變、整流變、移相變、斯科特變壓器等特殊類型。同時，提供“匝數比測量”與“運行電壓變比測量”兩種模式，后者更能真實反映變壓器在帶電狀態下的實際變比特性。配合分接位置自動識別與誤差計算功能，可大幅提升有載調壓變壓器的測試效率。

三、可視化與數據管理：增強測試過程的可判讀性與可追溯性

采用5寸高清真彩液晶屏，除顯示常規測試數據外，還可呈現六角矢量圖，直觀展示變壓器接線組別與相位關系。儀器內置大容量存儲器，支持千組以上數據本地保存，并可通過上位機軟件實現數據上傳與系統化管理。內置微型打印機可現場輸出測試報告，增強了數據的即時性與可追溯性。

四、現場適用性設計：輕量化、長續航與強抗振

該設備采用輕量化結構設計，整機重量約3kg，便于現場攜帶與操作。內置高容量鋰離子電池，單次充電可支持超過500次連續測量，滿足長時間戶外作業需求。軍規級接插件與高穩定性電路設計，提升了設備在振動、溫差變化等復雜環境下的可靠性。

五、技術參數與測量性能

在測量范圍方面，該儀器覆蓋0.9~10000的寬幅變比，測量過程可在35秒內完成三相全參數測試。在精度方面，高壓側電壓測量精度達0.05%，變比精度在常用范圍內可達0.1%，并具備0.01°的相角分辨率，滿足絕大多數現場測試與診斷需求。

總結

ZX-BCS多功能變比組別測試儀體現了當前變壓器測試設備向智能化、集成化、現場友好化發展的趨勢。其全盲測功能、多類型變壓器支持、可視化矢量顯示及強環境適應性等特點，為現場技術人員提供了高效、可靠的測試工具。在變壓器投運驗收、檢修試驗及狀態診斷等場景中，此類設備有助于提升測試效率與數據質量，進一步支撐電網設備的精益化運維。
