頻率響應分析法在變壓器繞組變形檢測中的技術解析 ——以ZX-BRY02變壓器繞組變形測試儀為例

引言

變壓器作為電力系統的核心設備，其內部繞組狀態的可靠性直接關系到電網運行安全。傳統檢測方法難以有效識別繞組早期形變，而頻率響應分析（FRA）技術通過繞組頻域特征變化實現繞組變形的無損診斷，已成為當前國內外檢測變壓器繞組結構狀態的主流方法。本文將結合ZX-BRY02變壓器繞組變形測試儀的技術特點，系統分析FRA技術在變壓器故障診斷中的應用原理與實踐價值。

一、FRA技術原理與繞組變形檢測機制

變壓器繞組可視為由分布電感和電容構成的復雜網絡。在頻域激勵下，繞組的頻率響應圖譜反映了其內部結構特征：

1.繞組結構唯一性原理
同類型繞組在相同工藝條件下的分布參數（L、C）具有一致性，其頻響曲線呈現穩定的幅頻與相頻特征。

2.變形敏感頻段特征
繞組發生位移、鼓包或匝間短路時，分布參數變化導致：

○   諧振頻點偏移（通常向低頻移動）

○   幅值響應變化（局部諧振峰升高或降低）

○   曲線形態畸變（特定頻段響應異常）

2.多維度比較分析

○   橫向比較：A/B/C三相繞組曲線相似度分析，識別不對稱變形

○   縱向比較：同一繞組歷史數據比對，量化變形發展趨勢

二、ZX-BRY02測試儀關鍵技術特性分析

三、現場檢測流程與數據分析要點

1.測試準備階段

○   確認變壓器停運并充分放電

○   建立標準接線模式（激勵端與響應端定義）

○   設置掃頻參數（建議首次采用全頻段掃描）

2.數據采集關鍵控制

○   保持測試接線一致性，減少接觸電阻影響

○   記錄環境溫度與變壓器分接開關位置

○   異常波形立即復測驗證

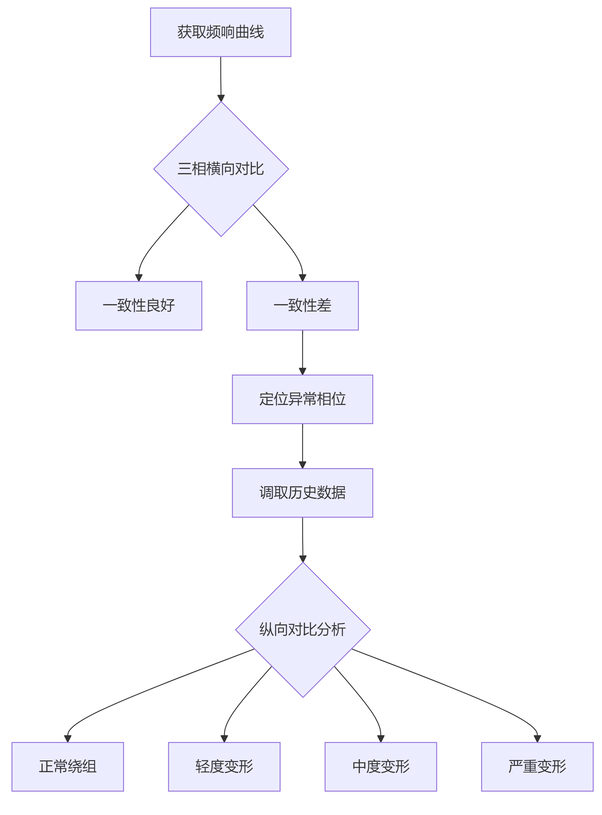

3.診斷分析邏輯框架

四、典型故障圖譜特征與案例解析

1.軸向位移變形

○   特征：低頻段（1kHz以下）諧振峰明顯偏移

○   機理：繞組整體壓縮或拉伸導致等效電感變化

2.徑向鼓包變形

○   特征：中頻段（10k-100kHz）出現附加諧振峰

○   機理：局部繞組變形引發分布電容突變

3.匝間短路故障

○   特征：高頻段（>500kHz）響應幅值顯著降低

○   機理：短路匝形成渦流損耗，導致高頻信號衰減

五、技術應用建議與注意事項

1.基準圖譜建立
新投運或大修后變壓器應建立原始頻響圖譜存檔，作為后續比較基準。

2.干擾抑制措施

○   遠離運行中的高壓設備（最小距離≥10m）

○   采用屏蔽電纜并確保接地良好

○   避免測試線與電力線路平行敷設

3.診斷結論驗證
對于“中度變形”及以上結論，建議結合：

○   油色譜分析（檢測過熱/放電跡象）

○   短路阻抗測試（驗證繞組機械穩定性）

○   局部放電檢測（評估絕緣狀態）

六、技術發展趨勢展望

1.智能化診斷深化
引入機器學習算法，建立繞組變形模式庫，提升自動識別準確率。

2.多參量融合分析
集成振動信號、紅外測溫等多源數據，構建綜合故障評估模型。

3.云端數據平臺應用
實現測試數據遠程管理與專家協同診斷，提升現場技術支持效率。

結語

ZX-BRY02變壓器繞組變形測試儀代表的FRA技術，通過量化分析繞組頻響特征變化，為變壓器內部結構狀態評估提供了有效的技術手段。正確理解其檢測原理、規范測試流程、科學解讀診斷結果，對于及時發現繞組早期缺陷、預防突發性故障、延長變壓器服役壽命具有重要實踐意義。隨著智能診斷技術的發展，F(xiàn)RA技術將在電力設備狀態檢修體系中發揮更加關鍵的作用。

技術提示：繞組變形檢測應納入變壓器周期性預防性試驗計劃，建議每3-5年或經受短路沖擊后及時開展測試，建立全壽命周期繞組結構健康檔案。
